عمق زنی فلزیاب جی پی 5000؛ بررسی تخصصی نفوذ پالس اینداکشن ماینلب GPX 5000 در خاک های معدنی

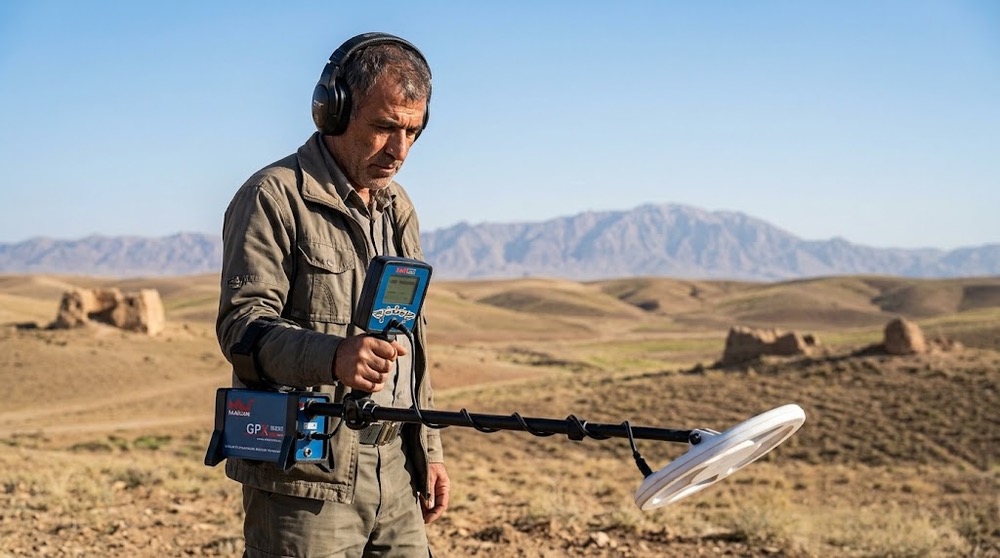

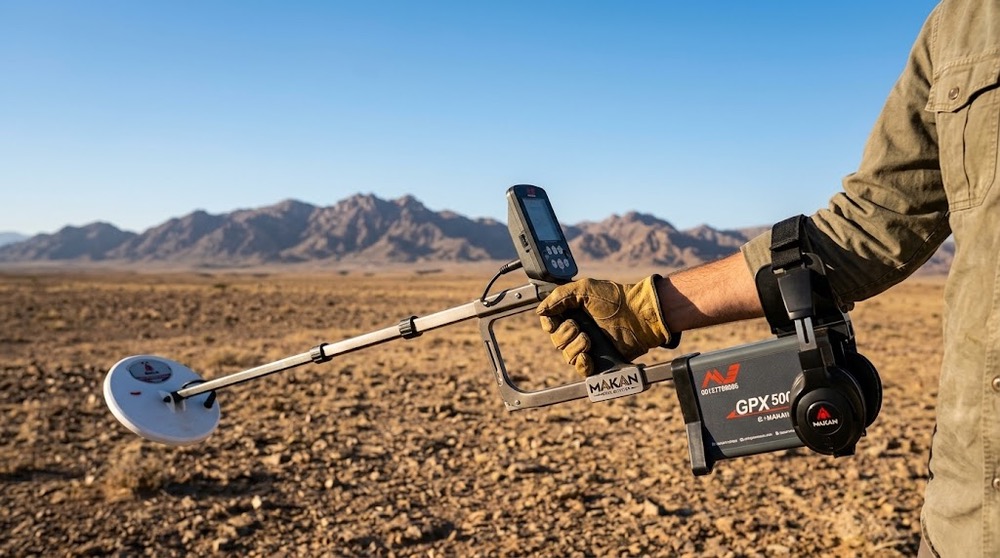

فلزیاب ماینلب جی پی ایکس 5000 (Minelab GPX 5000) یکی از شناخته شده ترین و قدرتمندترین سیستم های طلایاب در جهان است. این دستگاه به دلیل استفاده از فناوری پالس اینداکشن پیشرفته، معیاری برای سنجش عمق زنی در خاک های سخت و به شدت معدنی به شمار می رود. برخلاف سیستم های فرکانسی معمولی، جی پی 5000 برای نفوذ در لایه های متراکم زمین طراحی شده است.
در این مقاله تخصصی، به تحلیل علمی معماری پردازش سیگنال، فناوری های انحصاری ماینلب، متغیرهای موثر بر عمق نفوذ و جدول تفکیک عمق زنی واقعی این دستگاه می پردازیم.
فناوری های هسته ای جی پی 5000 و تاثیر آن بر عمق زنی
دلیل اصلی نفوذ بالای جی پی 5000 در مقایسه با سیستم های معمول، بهره گیری از سه فناوری انحصاری ماینلب است:
-فناوری MPS یا Multi Period Sensing
در فلزیاب های پالسی سنتی، پالس های ارسالی به زمین با دوره زمانی ثابت فرستاده می شوند. فناوری MPS با ارسال پالس های متغیر در فواصل زمانی کوتاه و بلند، بازتاب های خاک را خنثی می کند. این ویژگی باعث می شود سیگنال حتی در خاک های دارای نمک و سنگ های آهنی به عمق نفوذ کند و اهداف کوچک و عمیق را آشکار سازد.
-فناوری DVT یا Dual Voltage Technology
این فناوری از پالس های با دو سطح ولتاژ متفاوت استفاده می کند. ترکیب ولتاژها باعث تقویت سیگنال ارسالی به درون زمین می شود. در نتیجه انرژی بیشتری به عمق خاک منتقل می گردد و سیگنال بازگشتی از اهداف عمیق تر، با وضوح بیشتری توسط کویل دریافت می شود.
-فناوری SETA یا Smart Electronic Timing Alignment
محیط های مختلف دارای نویزهای الکترومغناطیسی و رسانایی متفاوتی هستند. فناوری SETA با تنظیم دقیق زمان بندی الکترونیکی برای هر یک از موقعیت های کاری، نویز زمینه را به حداقل می رساند. با کاهش نویز، حساسیت دستگاه افزایش یافته و امکان دریافت ضعیف ترین پالس های برگشتی از اعماق زمین فراهم می شود.
چه عواملی عمق زنی GPX 5000 را تعیین می کنند؟
رسیدن به بیشترین عمق در جی پی 5000 یک فرمول ثابت نیست، بلکه برایند متغیرهای فنی و میدانی زیر است:
-سایز و نوع کویل جستجو (Search Coil)
کویل نقشی مستقیم در تعیین مخروط مغناطیسی و عمق زنی دارد:
کویل های مونو (Monoloop):
دارای بیشترین عمق نفوذ و حساسیت بسیار بالا هستند، اما در خاک های به شدت بحرانی ممکن است پایداری کمتری داشته باشند.
کویل های دابل دی (Double-D):
ثبات بالایی در زمین های دارای مواد معدنی و سنگ داغ ارائه می دهند و امکان تفکیک آهن را فراهم می سازند، هرچند عمق زنی آنها اندکی از کویل مونو کمتر است.
ابعاد کویل:
کویل های 11 اینچ استاندارد برای اهداف ریز و عمق متوسط طراحی شده اند، در حالی که کویل های 15 تا 18 اینچ یا بزرگتر برای شکار اهداف حجیم در اعماق فراتر از 2 متر کاربرد دارند.
-ابعاد، جنس و ماندگاری هدف در خاک
یک قطعه طلای طبیعی 0.5 گرمی سطح بازتاب محدودی دارد و نهایتا در عمق های 15 تا 30 سانتی متر قابل شناسایی است. در مقابل، توده های بزرگ فلزی مانند یک خمره مسی یا ظروف برنزی مدفون، به دلیل سطح مقطع بزرگ و پدیده هاله الکترومغناطیسی چند ده ساله، تا اعماق بیش از 2.5 تا 3 متر نیز توسط جی پی 5000 سنس می شوند.
-مدها و تایمینگ های کاری (Timings)
دستگاه دارای 8 تایمینگ تخصصی شامل Fine Gold، Enhance، Normal، Sensitive Extra و موارد دیگر است. انتخاب تایمینگ متناسب با هدف (مانند Fine Gold برای طلای ریز در عمق سطحی یا Normal برای بیشترین عمق در خاک های ارام) تاثیر چشمگیری بر کارایی دستگاه دارد.
جدول تخمین عمق زنی واقعی فلزیاب جی پی 5000
این جدول بر اساس تست های استاندارد میدانی در خاک های نیمه معدنی و با تنظیمات بهینه استخراج شده است:
نوع و ابعاد هدف | کویل پیشنهادی | عمق تقریبی بهینه | شرایط خاک و کاربری |
طلای ریز زیر 1 گرم | 11 اینچ Commander Mono | 10 تا 25 سانتی متر | تایمینگ Fine Gold در خاک معدنی |
سکه تک و انگشتر طلا | 11 یا 15 اینچ Mono | 35 تا 55 سانتی متر | حساسیت بالا و بالانس دقیق خاک |
هدف به ابعاد قوطی نوشابه | 15 اینچ DD یا Mono | 90 تا 140 سانتی متر | تایمینگ Enhance یا Normal |
توده فلزی با ابعاد 30 در 30 سانتی متر | 18 اینچ Mono یا کویل بزرگتر | 1.8 تا 2.3 متر | زمین تثبیت شده با بالانس دستی |
توده فلزی حجیم (بزرگتر از 50 سانتی متر) | کویل های بزرگ 18 تا 25 اینچ | 2.5 تا 3 متر (نهایت برد پالس) | شرایط ایده ال و بالانس بدون نویز |
راهکارهای کلیدی برای دستیابی به حداکثر عمق در جی پی 5000
بالانس زمین دقیق (Ground Balance):
در سیستم های پالسی، کوچکترین تغییر در املاح خاک می تواند سیگنال های عمیق را پنهان کند. بالانس مکرر به روش پمپاژ در حالت تعقیب اتوماتیک یا قفل، پایداری صوتی را تضمین می کند.
تنظیم صحیح پارامتر Gain و Stabilizer:
بالا بردن بیش از حد حساسیت (Gain) باعث افزایش نویز و کاهش توانایی تشخیص اهداف عمیق می شود. تثبیت کننده صوتی باید به گونه ای تنظیم شود که استانه شنیداری کاملا یکنواخت بماند.
سرعت و زاویه حرکت مناسب (Motion Speed):
حرکت دادن سریع لوپ مانع از شکل گیری کامل پالس مغناطیسی روی اهداف عمیق می شود. جاروب کردن ارام و نزدیک به سطح خاک، شرط اصلی نفوذ پالس به لایه های پایین تر است.
استفاده از هدفون باکیفیت:
سیگنال اهداف عمیق در جی پی 5000 به شکل یک افت یا تغییر ملایم در صدای استانه (Threshold) شنیده می شود. بدون هدفون، شنیدن این تغییرات صوتی ضعیف تقریبا غیرممکن است.
نتیجه گیری
فلزیاب جی پی 5000 ماینلب بی تردید یکی از برترین سیستم های پالسی جهان برای نفوذ در خاک های بحرانی و معدنی است. عمق زنی این دستگاه وابسته به اندازه هدف و کالیبراسیون صحیح است؛ به گونه ای که برای ذرات ریز طلا از 15 تا 50 سانتی متر و برای اهداف بزرگتر با کویل های استاندارد و بزرگ تا عمق 2 الی 3 متر عملکردی فوق العاده ارائه می دهد. شناخت دقیق تایمینگ ها و حفظ پیوسته ثبات استانه صوتی، فاکتورهای تعیین کننده در بهره برداری از حداکثر پتانسیل عمق زنی این دستگاه هستند.
